当前位置:首页>行业应用>电力

电力

汽轮机本体保护监视系统(TSI系统)以及汽轮发电机组振动监测和故障诊断系统(TDM系统)

汽轮机本体保护监视系统(TSI系统)以及汽轮发电机组振动监测和故障诊断系统(TDM系统)

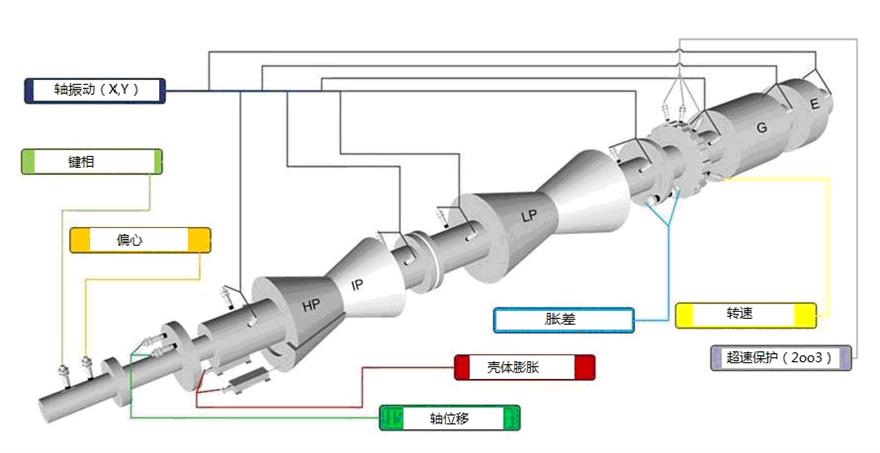

TSI系统典型的振动测点布置:

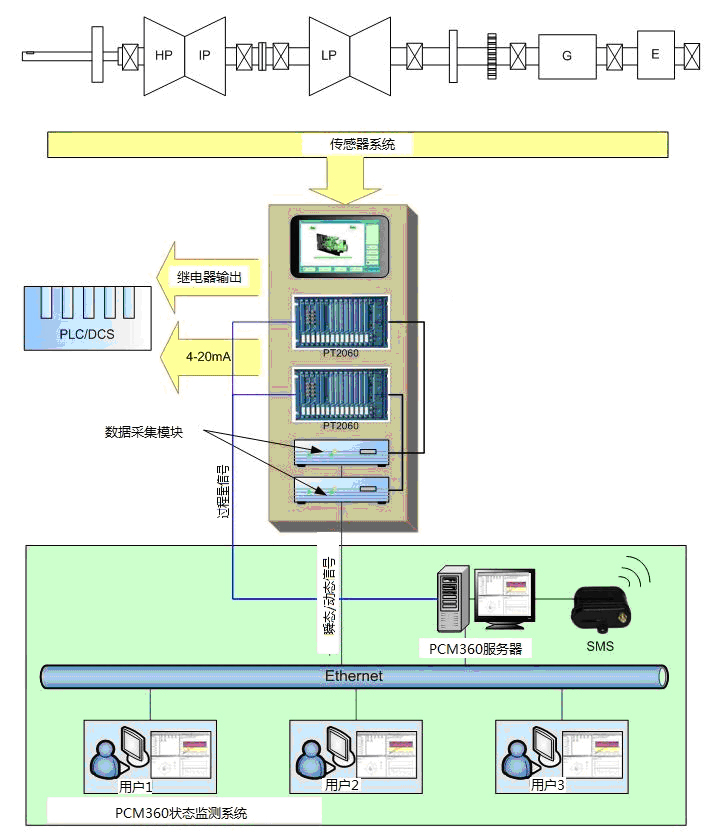

TSI振动监测及TDM状态监测系统推荐配置如下:




轴振动(X,Y):  TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                             PT2060/10涡流传感器信号模块

轴位移:  TM0110  11mm 探头+ TM0181  延长电缆 +TM0182

                    PT2060/10涡流传感器信号模块

偏心:   TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                 PT2060/10涡流传感器信号模块

胀差:TM0120  25mm 探头

                  PT2060/10涡流传感器信号模块

转速:TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

             PT2060/10涡流传感器信号模块

超速保护:TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                             PT2060/53超速保护信号模块

                             PT2060/43冗余继电器模块

壳体膨胀: TM0602  LVDT 传感器

                       PT2060/20地震式传感器信号模块

键相:      TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                  PT2060/91带键相通道的系统模块




PCM360状态监测系统
