压缩机归属于通用设备类，广泛应用于钢铁、电力、冶金、化工、石化等很多行业。以下是电机通过齿轮箱拖动压缩机机组使用派利斯振动保护系统的配置事例，供大家参考。

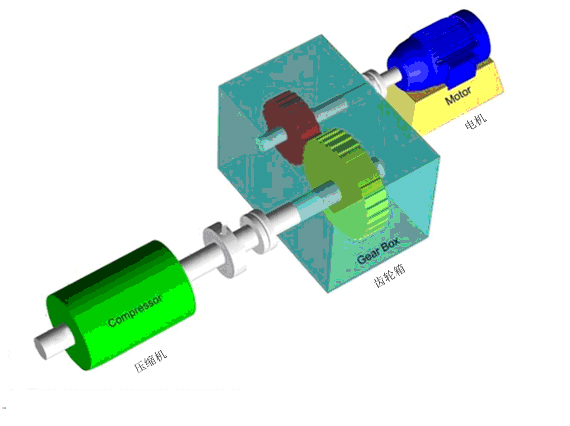

压缩机组： 电机，齿轮箱， 压缩机

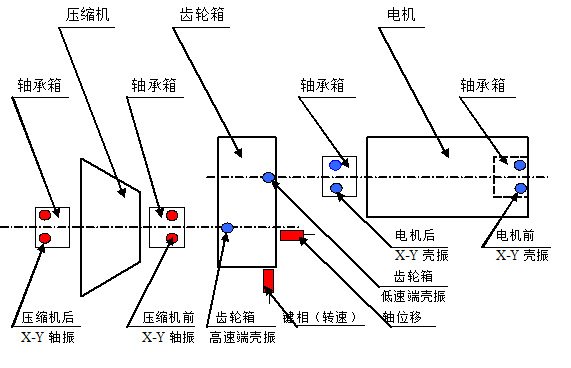

典型的振动测点布置如下：

电机前后轴承箱安装有壳振传感器，用于测量电机轴承的绝对振动。



齿轮箱的低速端和高速端分别安装有壳振传感器，用于测量齿轮箱的绝对振动。



压缩机前后X-Y方向涡流传感器系统，用于监测轴振动。



另外，也使用了一套涡流传感器系统测量压缩机轴位移，以及一套涡流传感器系统测量监测键相。





振动监测产品系统推荐配置如下：



轴振动：  TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                  TM521 轴振动保护表

                  TM591系统接口模块







壳振：      TM0793V   速度传感器+TM0702  连接电缆

                   TM511机壳振动变送表

                   TM591系统接口模块



轴位移：  TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                  TM522 轴位置保护表

                  TM591系统接口模块



键相：      TM0180  8mm 探头+ TM0181  延长电缆 +TM0182  前置器

                  TM525键相/转速变送表

                  TM591系统接口模块



石化现场还需要考虑防爆的要求。 会采用防爆箱体，齐纳防爆安全栅或隔离栅等方法
