压缩机归属于通用设备类,广泛应用于钢铁、电力、冶金、化工、石化等行业。以下是电机通过齿轮箱拖动压缩机机组使用派利斯振动保护系统的配置事例,供大家参考。

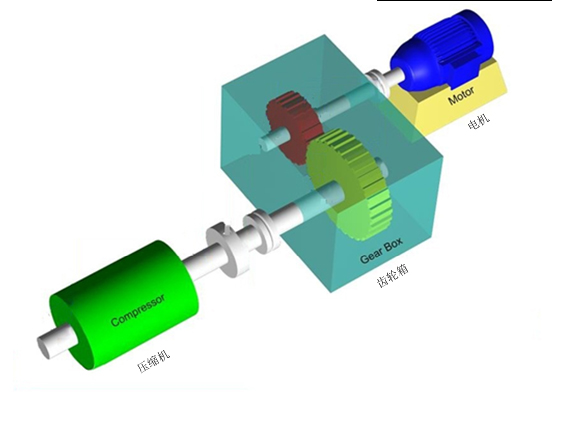

压缩机组: 电机,齿轮箱, 压缩机

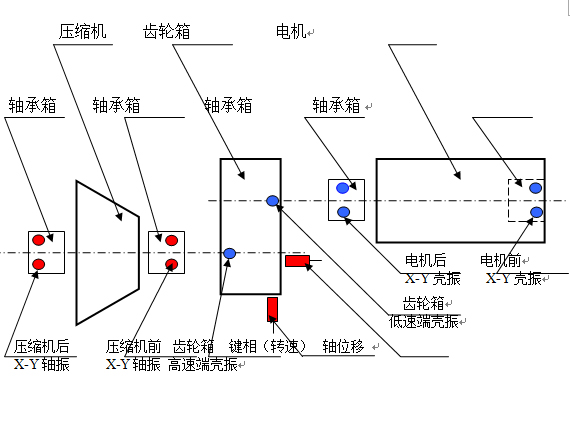

典型的振动测点布置如下:
电机前后轴承箱安装有壳振传感器,用于测量电机轴承的绝对振动。
齿轮箱的低速端和高速端分别安装有壳振传感器,用于测量齿轮箱的绝对振动。
压缩机前后X-Y方向涡流传感器系统,用于监测轴振动。
另外,也使用了一套涡流传感器系统测量压缩机轴位移,以及一套涡流传感器系统测量监测键相。
振动监测产品系统推荐配置如下:
轴振动: TM0180 8mm 探头+ TM0181 延长电缆 +TM0182 前置器
TM521 轴振动保护表
TM591系统接口模块
壳振: TM0793V 速度传感器+TM0702 连接电缆
TM511机壳振动变送表
TM591系统接口模块
轴位移: TM0180 8mm 探头+ TM0181 延长电缆 +TM0182 前置器
TM522 轴位置保护表
TM591系统接口模块
键相: TM0180 8mm 探头+ TM0181 延长电缆 +TM0182 前置器
TM525键相/转速变送表
TM591系统接口模块
